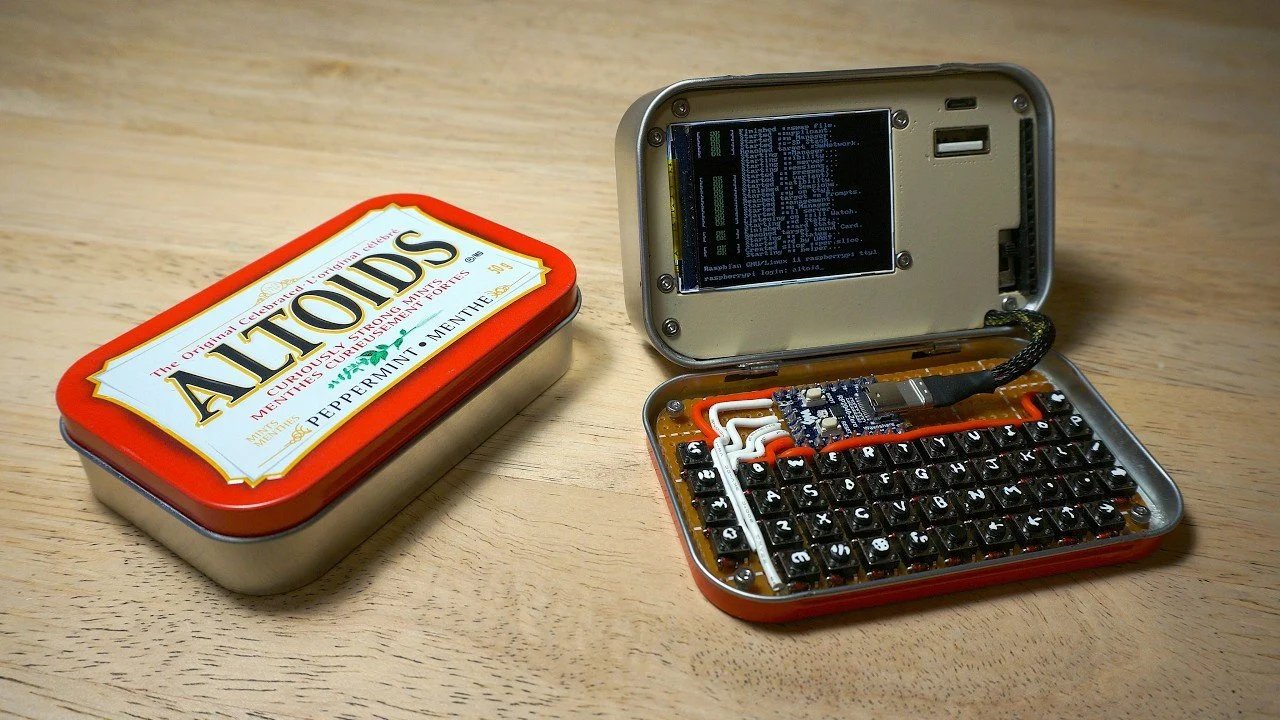

Como construir um Cyber ​​​​Deck em uma lata de Altoids

A transformação do estanho pela Altoids em um revestimento cibernético funcional demonstra as possibilidades da computação compacta em espaços limitados. Os exercícios de engenhosidade detalham como encaixar um Raspberry Pi Zero, uma tela LCD de 2 polegadas e um teclado mecânico personalizado em um pequeno recipiente. O design incluiu modificações de precisão, como dobradiças de chapa metálica estendidas e a inclusão de uma moldura impressa em 3D para posicionar os componentes com segurança para durabilidade e usabilidade, apesar das dimensões limitadas.

Saiba como a pinagem GPIO expande os recursos de prototipagem, como o UPS Hat suporta energia confiável e como os pads térmicos regulam o gerenciamento térmico em uma configuração fechada. Descubra elementos de design, incluindo etiquetas gravadas e um painel frontal em estilo retrô que combinam funcionalidade com apelo visual. Este mergulho profundo revela as soluções técnicas e criativas envolvidas na construção de um dispositivo de computação DIY compacto.

Altoids Tin Cyberdeck

A lata Altoids é a carroceria ideal para este projeto devido à sua durabilidade, tamanho compacto e ampla disponibilidade. Sua portabilidade e construção metálica robusta o tornam perfeito para armazenar componentes eletrônicos delicados. No entanto, o seu pequeno tamanho apresenta um desafio único: encaixar vários componentes num espaço tão confinado sem comprometer a funcionalidade. Conseguir isso requer modificação precisa do estanho para acomodar o hardware, mantendo sua integridade estrutural.

Componentes essenciais de um cyberdeck

A funcionalidade da plataforma cibernética depende de componentes cuidadosamente selecionados, cada um dos quais selecionado para uma função específica no dispositivo:

• Framboesa Pi Zero: Atuando como o cérebro da plataforma cibernética, este computador de placa única executa o sistema operacional Raspberry Pi e controla todos os periféricos conectados. Seu tamanho compacto e versatilidade fazem dele uma ótima opção para projetos onde o espaço é escasso.
• Tela LCD de 2 polegadas: Este pequeno display, conectado através da interface SPI, fornece uma exibição funcional da saída principal. Seu tamanho estabelece um equilíbrio entre conveniência e espaço limitado.
• Teclado mecânico opcional: Projetado usando um conjunto de diodos e programado com o software KMK, este teclado em miniatura oferece uma experiência de digitação tátil e demonstra a adaptabilidade da eletrônica DIY.
• Chapéu UPS: O módulo de gerenciamento de energia fornece energia ininterrupta, permitindo que a cibernet funcione como um dispositivo portátil e independente.

Confira mais guias relacionados de nossa extensa coleção de plataformas cibernéticas que podem ser úteis.

Resolvendo desafios de design

Criar um deck cibernético dentro dos limites de uma lata de Altoids requer uma solução inovadora de problemas para superar vários desafios:

• Limitações de espaço: O espaço interior limitado exigia um planejamento cuidadoso. Os componentes foram substituídos, soldados e posicionados com precisão. Uma moldura personalizada impressa em 3D também foi projetada para manter o hardware firmemente no lugar.
• Configuração da tela: Para garantir a compatibilidade entre o Raspberry Pi OS e o display LCD de 2 polegadas, a interface SPI e as configurações do software tiveram que ser cuidadosamente ajustadas para otimizar o desempenho.
• Mudanças estruturais: As dobradiças da lata foram estendidas para permitir o fechamento adequado sem danificar os componentes internos. Esta modificação preservou a durabilidade e a funcionalidade do dispositivo.

Expandindo as capacidades do Cyberdeck

Para melhorar a funcionalidade do cyber deck, foram integradas funções adicionais, tornando-o mais versátil e prático:

• Quebra de pinos GPIO: Este recurso permite prototipar e experimentar hardware externo, ampliando as possíveis aplicações do dispositivo.
• Hub USB: Um hub USB compacto fornece conectividade externa para conectar periféricos como mouse, teclado ou dispositivos de armazenamento externos.
• Gerenciamento de calor: Para dissipar o calor com eficiência, uma almofada térmica foi instalada para garantir que o Raspberry Pi Zero funcione de forma confiável no espaço confinado da lata.

Atenção aos detalhes e melhorias estéticas

Além da funcionalidade, foi dada atenção à estética e usabilidade do cyber deck. Etiquetas gravadas foram adicionadas para identificar as portas e pinos GPIO, tornando o uso do dispositivo mais intuitivo. O painel frontal foi pintado para dar ao cyber deck uma aparência vintage polida e para melhorar seu apelo visual. Além disso, a lata foi cuidadosamente ajustada para fechar com segurança, protegendo os componentes internos durante o transporte e garantindo durabilidade.

Uma maravilha compacta da engenharia DIY

A plataforma cibernética finalizada é uma prova de engenharia criativa e design engenhoso. Compacto, mas funcional, é perfeito para prototipagem leve, tarefas computacionais leves ou como uma demonstração de inovação DIY. Ao reaproveitar uma lata Altoids e integrar componentes cuidadosamente selecionados, você pode criar um dispositivo exclusivo que destaca o potencial de projetos eletrônicos de pequena escala. Seja usada como uma ferramenta prática ou como ponto de partida para uma conversa, esta plataforma cibernética mostra o que pode ser alcançado com engenhosidade, habilidades técnicas e uma paixão pela eletrônica DIY.

Crédito de mídia: um exercício de engenhosidade
